二、工作原理
本裝置主要由濾波電容器、濾波電抗器、無感電阻、控制保護系統組合而成，與諧波負載并聯。在實際運用中根據諧波電流的成分、大小以及無功需求情況進行設計，該濾波裝置向諧波提供一個低阻抗通道，諧波電流大部分流入濾波器，使電網的畸變減小，諧波抑制補償率達60%；而對于基波電流，濾波裝置可向電網提供無功功率以提高功率因數，達到無功補償?shù)男Ч�。本裝置可采用單調諧、雙調諧或高通濾波器，針對用戶現場的實際諧波工況進行設計。
本濾波補償裝置采用單調諧LC無源濾波補償技術，針對用戶現場諧波狀況進行設計。典型的濾波補償裝置濾除的諧波一般分為：3次、5次、7次、11次、13次等。
三、結構性能
1.
電容器、電抗器采用特殊設計的濾波電容器、濾波電抗器，質量可靠，性能穩定；
2.
濾波裝置結構緊湊、操作簡單。
3.
保護方式齊全，具有過電流、過電壓、低電壓、低周波、三相不平衡保護等功能；
4.
電容器可手動投切也可自動投切，電容器投切執行機構可選用電容投切接觸器、復合開關等。
5.
主要組成部件：
柜體，母線，主回路開關或熔斷器隔離開關，低壓無功自動補償控制器（或綜測儀），濾波電容器、電抗器，電壓表，電流表，避雷器、電容狀態指示器等組成。
6.
安裝方式：落地安裝
7.
接線方式：固定連接
8.
機柜
外形尺寸（高*寬*深）mm
|
高
H
|
寬
W
|
深
D
|
|
2200
|
600
|
600
800
1000
|
|
800
|
|
1000
|
|
1200
|
9．結構形式：GGD、GCS、GCK等標準柜體，與低壓配電柜并盤安裝，也可按用戶實際需求設計制作。
四、裝置特點
1.
該裝置與負載的連接方式為并聯
2.
零電流投切（動態型）：采用大功率晶閘管電流過零點投切技術，實現零電流投入、零電流切除，無涌流、無沖擊。
3.
快速動態響應（動態型）：快速跟蹤系統負荷無功變化，實時動態響應投切，系統響應時間≤20ms。
4.
濾波電容器采用自愈式電容器。質量可靠，性能好，損耗極小且內置放電電阻。
5.
智能控制：以負載的實時無功功率為投切物理量，應用瞬時無功控制理論，在10ms內完成數據采集、計算及控制輸出。在實現瞬時投切控制、配電參數、電能質量等數據，可選在線監控和遠方遙測、遙信、遙調。
6.
裝置的多重保護功能：具有停電保護，短路保護，電壓、電源缺相保護，電容器過溫度保護功能，減小設備故障，延長使用壽命。
五、主要技術性能
1.
額定電壓：
220V、400V、690V、1140V
2.
基波頻率：50Hz、
60Hz
3.
動態響應最快時間：
≤20ms
4.
諧波測量范圍：1-50次
5.
基波無功補償：功率因數可達到0.95以上
6.
濾除諧波次數：3次、5次、7次、11次、13次、17次、19次、23次、25次等
7.
諧波電流吸收率：對于5次諧波平均50%以上，對于7次諧波平均70%
8.
低壓無功補償：國家標準GB/T15576-2008《低壓成套無功功率補償裝置》
9.
濾波效果：國家標準GB/T14549-1993《電能質量
公用電網諧波》
六、使用條件
1.
安裝場所為戶內，無劇烈振動及沖擊
2.
環境溫度范圍：
-25℃
～+
45℃
3.
在
25℃
時，相對濕度：≤95%
4.
海拔高度：不超過
2000米
5. 周圍無爆炸及易燃介質，無足以損壞絕緣和腐蝕金屬的氣體，無導電塵埃
。窗體頂端窗體底端
七、訂貨須知：
用戶需提供電網參數（電壓、頻率、平衡度），系統短路容量，負荷特性，諧波特性，諧波水平，無功補償及電能質量要求，以便我司設計制造。
特別說明：
以上產品能濾除系統中3、5、7、11、13次及以上的大部分諧波，而非完全濾除，若系統諧波超標嚴重或成份較多，THD指標要求很高請采用無源濾波+有源濾波相結合的方案。

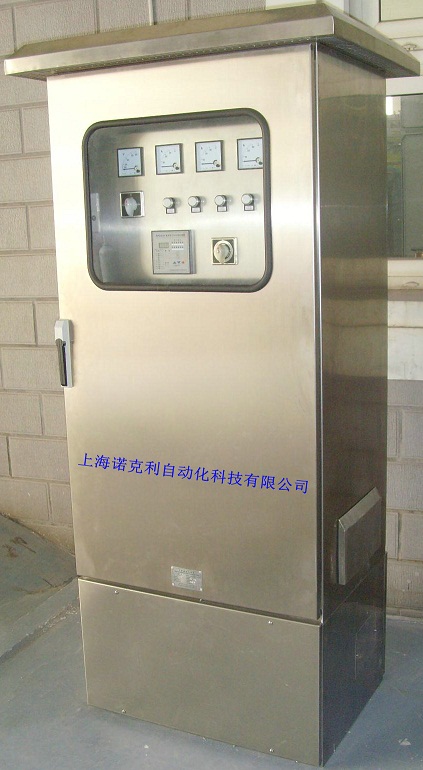

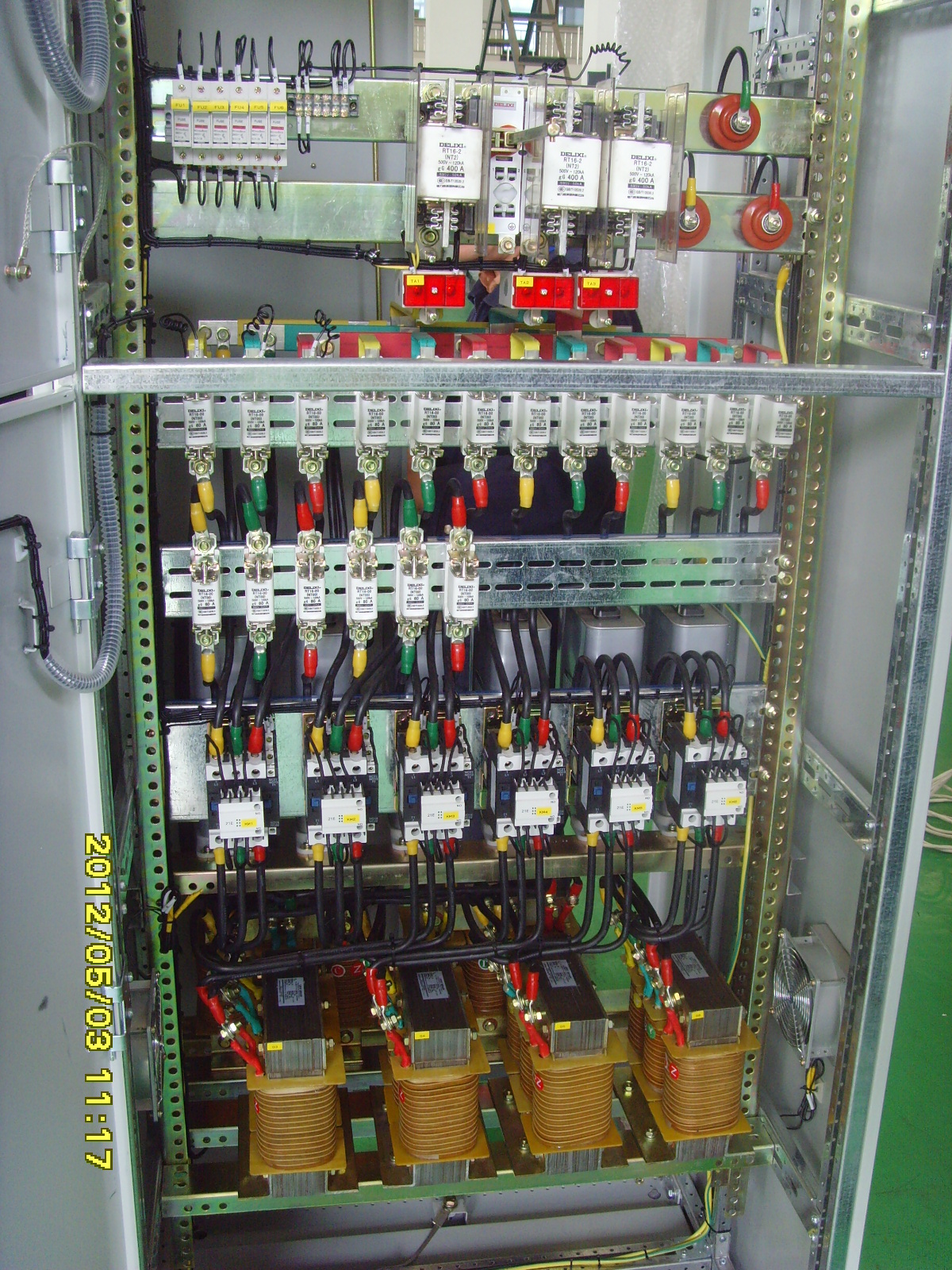

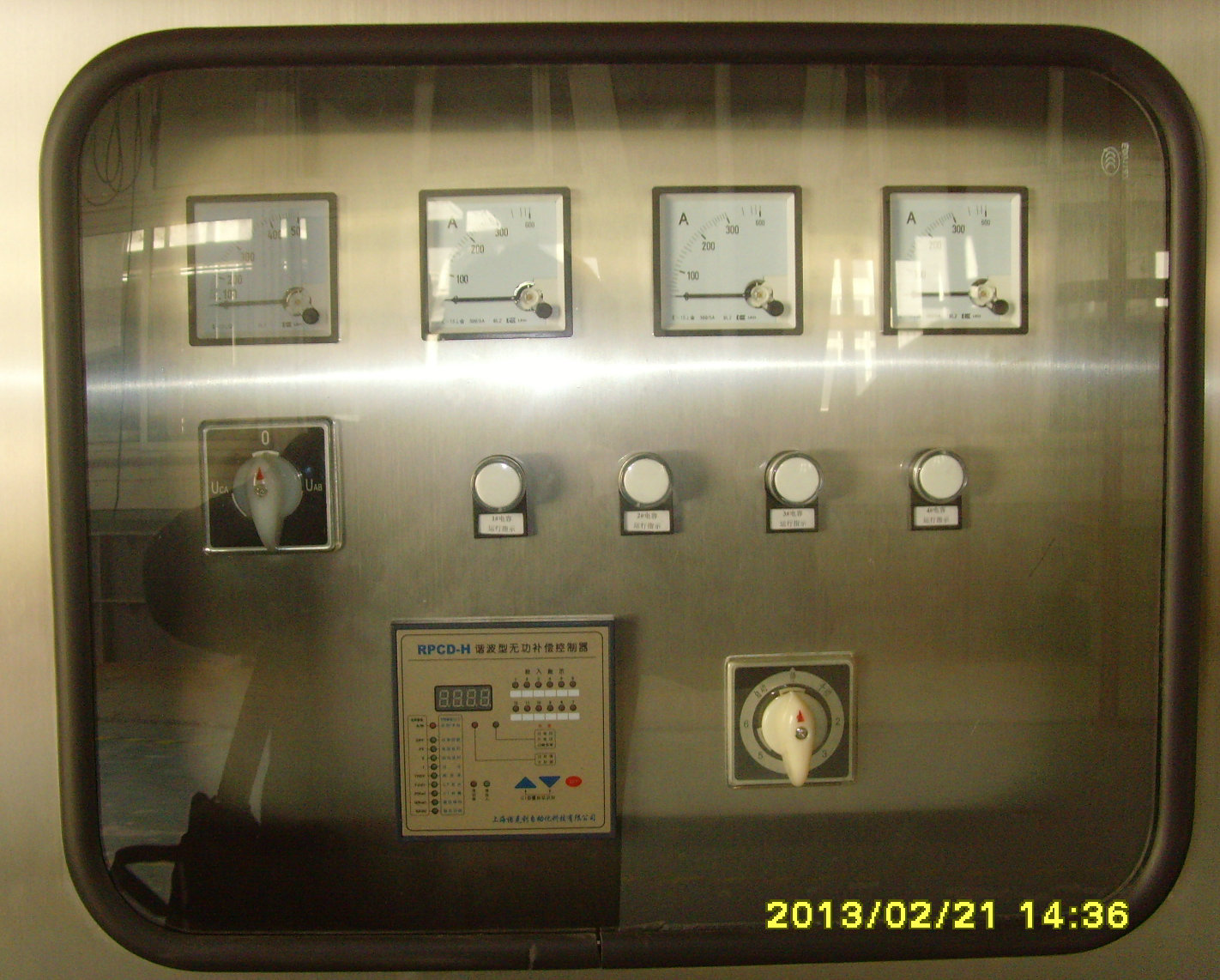

部分案例圖片
|
