安川變頻器

200V級0.4-110KW(1.2-160KVA) 400V級0.4-300KW(1.4-460KVA)

基本介紹

G7系列  已經停產! 　　安川公司成功地推出VARISPEEP G7系列變頻器──-世界上第一臺采用三電平控制的通用變頻器，該項新技術解決了浪涌問題。其標準的電流矢量控制實現了高性能多功能化，能夠強有力高精度地驅動各種機械設備。 　　 　　應用范圍 　　(1)一般工業現場 　　　l紙加工機械 　　　l輸送搬運設備 　　　l風機水泵 　　　l金屬加工機械 　　　　...... 　　(2)民用設施 　　　l公共設施 　　　l醫療設備 　　　l食品加工機械 　　　l洗滌機械 　　　　......                                 CIMR-G7說明書

主要特點

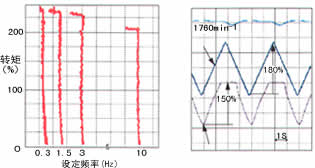

一舉解決了400V級變頻器運行中存在的問題 　　在400V級通用變頻器上首次采用了三電平控制方式，使變頻器的輸出電壓更加接近正弦波。一舉解決了由于浪涌電壓和軸電壓所引起的電機絕緣損傷等問題。 --------------------------------------------------------------------------- １。三電平控制的特點 　l低浪涌電壓 　 抑制電機浪涌電壓，減輕對電機的沖擊 　l低電磁干擾 　 明顯減小傳導干擾與輻射干擾 　l低噪音 　 保證最低噪音，改善以往設計缺陷 | | | | | | | | | | ２。環境適應性強 　l優異的省能源控制 　l完美的電源高次諧波對策 | | | | | | | | | | ３。世界標準 　l對應世界上主要的現場總線 　l對應7國語言的數字控制器 　l對應世界主要的標準規格 　l標準配置RS485/422接口 -------------------------------------------------------------------------- ４。杰出的控制性能 　l調速范圍廣（1:200無PG，1:1000帶PG） 　l低速大轉矩運轉（150%/0.3Hz無PG，150%/0Hz帶PG） 　l精確的轉矩控制 　l迅速的指令響應性 　l快速的速度搜索功能 　l簡單的自學習功能 　l安全可靠的保護功能 1/200低速時高轉矩輸出 精確的轉矩控制,提供精確的輸出轉矩 -------------------------------------------------------------------------- ５。界面友好 　l簡單的操作 　l5排LCD顯示 　　參數拷貝功能 　l簡單的檢查維修 　　可拆卸端子 　 　　風扇ON/OFF 　l多功能的輸入輸出 　　模擬輸入/輸出（3入/2出） 　 　　脈沖輸入/輸出　 　　開關量輸入/輸出（12入/3出） 　　4路集電級開路輸出 ６。豐富的軟件儲存 　l使變頻器專用化更容易 　　豐富的軟件庫凝聚了我們多年的驅動經驗，讓您的裝

400V級 新舊型號比對選型　 序號 原G7系列型號 新H1000系列型號 超重載（SHD)功率 重載（HD)功率 1 CIMR-G7B40P4 CIMR-HB4A0003 0.4KW 0.75KW 2 CIMR-G7B40P7 CIMR-HB4A0005 0.75KW 1.5KW 3 CIMR-G7B41P5 CIMR-HB4A0006 1.5KW 2.2KW 4 CIMR-G7B42P2 CIMR-HB4A0009 2.2KW 3.7KW 5 CIMR-G7B43P7 CIMR-HB4A0015 3.7KW 5.5KW 6 CIMR-G7B45P5 CIMR-HB4A0018 5.5KW 7.5KW 7 CIMR-G7B47P5 CIMR-HB4A0024 7.5KW 11KW 8 CIMR-G7B4011 CIMR-HB4A0031 11KW 15KW 9 CIMR-G7B4015 CIMR-HB4A0039 15KW 18.5KW 10 CIMR-G7B4018 CIMR-HB4A0045 18.5KW 22KW 11 CIMR-G7B4022 CIMR-HB4A0060 22KW 30KW 12 CIMR-G7B4030 CIMR-HB4A0075 30KW 37KW 13 CIMR-G7B4037 CIMR-HB4A0091 37KW 45KW 14 CIMR-G7B4045 CIMR-HB4A0112 45KW 55KW 15 CIMR-G7B4055 CIMR-HB4A0150 55KW 75KW 16 CIMR-G7B4075 CIMR-HB4A0180 75KW 90KW 17 CIMR-G7B4090 CIMR-HB4A0216 90KW 110KW 18 CIMR-G7B4110 CIMR-HB4A0260 110KW 132KW 19 CIMR-G7B4132 CIMR-HB4A0304 132KW 160KW 20 CIMR-G7B4160 CIMR-HB4A0370 160KW 185KW 21 CIMR-G7B4185 CIMR-HB4A0450 185KW 220KW 22 CIMR-G7B4220 CIMR-HB4A0515 220KW 250KW 23 CIMR-G7B4315 CIMR-HB4A0605 315KW 355KW 24 　 CIMR-HB4A0810 355KW 450KW 25 　 CIMR-HB4A1090 500KW 560KW
以更高性能為您拓展無限可能。   全新“H1000”重負載變頻器，在重型工業領域發揮穩定出眾！        業內首屈一指的驅動性能，源于我們對產品的絕對自信。        先進的電機驅動技術，帶來巔峰級的高效運行。	H1000系列2010年上市銷售               將我們的技術融入各個領域，定義高效便利、安全環保的驅動準則。        它能夠根據不同用途****限度地發揮特長，無論在性能還是控制上都值得信賴！        安川始終致力于為您奉獻更精益求精的可靠品質，        “H1000”正以其致臻姿態展現，全面助力您的工作。 容量范圍  400V級 0.4~560kW 應用領域  升降機械  卷繞機械  金屬加工機械  搬運機械
可通過參數（C6-01）設定超重載（SND）/重載（HD）額定 ● 400V級 項目 規格 型號 CIMR-HB4A 0003 0005 0006 0009 0015 0018 ****適用電機容量 (kW)*1 HD額定 0.75 1.5 2.2 3.7 5.5 7.5 SHD額定 0.4 0.75 1.5 2.2 3.7 5.5 輸 入 額定輸入電流 (A)*2 HD額定 3.2 4.4 6 10.4 15 20 SHD額定 1.5 2.5 4.7 8.9 11.7 16 輸 出 額定輸出容量 (kVA)*3 HD額定 2.6 3.7 4.2 7 11.3 13.7 SHD額定 1.4 2.6 3.7 4.7 8.4 11.4 額定輸出電流 (A) HD額定 3.4 4.8 5.5 9.2 14.8 18 SHD額定*4 1.8 3.4 4.8 6.2 11 15 過載耐量  重載額定：額定輸出電流的150% 60秒  超重載額定：額定輸出電流的150% 60秒或額定輸出電流的200% 3秒  （用于往復性負載的用途時，需要降低額定值） 載波頻率 2~15kHz（可通過參數變更） ****輸出電壓(V) 三相380~480V（對應輸入電壓） 最高輸出頻率(Hz) 400Hz（可通過參數變更） 電 源 額定電壓·額定頻率 AC：三相380~480V 50/60Hz DC：510~680V 允許電壓波動 -15~10% 允許頻率波動 ±5% 電源設備容量(kVA) HD額定 2.3 4.3 6.1 10 14.6 19.2 SHD額定 1.3 2.3 4.3 8.2 10.7 14.5 項目 規格 型號 CIMR-HB4A 0024 0031 0039 0045 0060 0075 ****適用電機容量 (kW)*1 HD額定 11 15 18.5 22 30 37 SHD額定 7.5 11 15 18.5 22 30 輸 入 額定輸入電流 (A)*2 HD額定 29 39 44 43 58 71 SHD額定 21 31 41 36 43 58 輸 出 額定輸出容量 (kVA)*3 HD額定 18.3 24 30 34 46 57 SHD額定 16.0 21 26 32 40 50 額定輸出電流 (A) HD額定 24 31 39 45 60 75 SHD額定*4 21 27 34 42 52 65 過載耐量  重載額定：額定輸出電流的150% 60秒  超重載額定：額定輸出電流的150% 60秒或額定輸出電流的200% 3秒  （用于往復性負載的用途時，需要降低額定值） 載波頻率 2~15kHz（可通過參數變更） ****輸出電壓(V) 三相380~480V（對應輸入電壓） 最高輸出頻率(Hz) 400Hz（可通過參數變更） 電 源 額定電壓·額定頻率 AC：三相380~480V 50/60Hz DC：510~680V 允許電壓波動 -15~10% 允許頻率波動 ±5% 電源設備容量(kVA) HD額定 28 38 47 39 53 65 SHD額定 19 28 38 33 39 53 ● 400V級 項目 規格 型號 CIMR-HB4A 0091 0112 0150 0180 0216 0260 0304 ****適用電機容量 (kW)*1 HD額定 45 55 75 90 110 132 160 SHD額定 37 45 55 75 90 110 132 輸 入 額定輸入電流 (A)*2 HD額定 86 105 142 170 207 248 300 SHD額定 71 86 105 142 170 207 248 輸 出 額定輸出容量 (kVA)*3 HD額定 69*4 85*4 114*5 137*5 165*5 198*5 232*5 SHD額定 61 74 98 126 149 183 206 額定輸出電流 (A) HD額定 91*4 112*4 150*5 180*5 216*5 260*5 304*5 SHD額定*4 80 97 128 165 240 240 270 過載耐量  重載額定：額定輸出電流的150% 60秒  超重載額定：額定輸出電流的150% 60秒或額定輸出電流的200% 3秒  （用于往復性負載的用途時，需要降低額定值） 載波頻率 2~10kHz（可通過參數變更） ****輸出電壓(V) 三相380~480V（對應輸入電壓） 最高輸出頻率(Hz) 400Hz（可通過參數變更） 電 源 額定電壓·額定頻率 AC：三相380~480V 50/60Hz DC：510~680V 允許電壓波動 -15~10% 允許頻率波動 ±5% 電源設備容量(kVA) HD額定 79 96 130 155 189 227 274 SHD額定 65 79 96 130 156 190 227 項目 規格 型號 CIMR-HB4A䀋?䀋?䀋?䀋? 0370 0450 0515 0605 ****適用電機容量 (kW)*1 HD額定 185 220 250 - SHD額定 160 185 220 315 輸 入 額定輸入電流 (A)*2 HD額定 346 410 465 - SHD額定 300 346 410 584 輸 出 額定輸出容量 (kVA)*3 HD額定 282*2 343*2 392*2 - SHD額定 230 282 343 461 額定輸出電流 (A) HD額定 370*5 450*6 515*6 - SHD額定*4 302 370 450 605 過載耐量  重載額定：額定輸出電流的150% 60秒  超重載額定：額定輸出電流的150% 60秒或額定輸出電流的200% 3秒  （用于往復性負載的用途時，需要降低額定值） 載波頻率 2~5kHz（可通過參數變更） ****輸出電壓(V) 三相380~480V（對應輸入電壓） 最高輸出頻率(Hz) 150Hz（可通過參數變更） 電 源 額定電壓·額定頻率 AC：三相380~480V 50/60Hz DC：510~680V 允許電壓波動 -15~10% 允許頻率波動 ±5% 電源設備容量(kVA) HD額定 316 375 425 - SHD額定 274 316 375 534 *1： ****適用電機容量為本公司制造的4極、50Hz、400V標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 *2： 表示額定輸出電流時的值。額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線情況的影響，而且還隨電源側阻抗而波動。 *3： 額定輸出容量在額定輸出電壓為440V的條件下計算得出。 *4： 載波頻率為2kHz時的數值。提高載波頻率時，需要降低電流。 *5： 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 *6： 載波頻率為5kHz時的數值。提高載波頻率時，需要降低電流。 ● 通用規格 項目 規格 控 制 特 性 控制方式  V/f控制、帶PG V/f控制、無PG矢量控制、PM用無PG矢量控制、  PM用無PG高級矢量控制、PM用帶PG矢量控制 頻率控制范圍  0.01~400Hz 頻率精度 (溫度波動)  數字式指令：最高輸出頻率的±0.01%以內(-10~+40°C)  模擬量指令：最高輸出頻率的±0.1%以內(25~±10°C) 頻率設定分辨率  數字式指令：0.01Hz  模擬量指令：0.03Hz/60Hz(11bit) 輸出頻率分辨率 (運算分辨率)  0.001Hz 頻率設定信號  -10~+10V，0~+10V，4~20mA，脈沖序列 起動轉矩  150%/3Hz(無PG V/f控制、帶PG V/f控制)  200%/0.25*1(無PG矢量控制)  200%/0min-1*1(帶PG矢量控制、PM用帶PG矢量控制、PM用無PG高級矢量控制)  100%/5%(PM用無PG矢量控制) 速度控制范圍  1:1500(帶PG矢量控制，PM用帶PG矢量控制)  1:200(無PG矢量控制)  1:40(無PG V/f控制、帶PG V/f控制)  1:20(PM用無PG矢量控制)  1:100(PM用無PG高級矢量控制) 速度控制精度  ±0.2%(25°C±10°C)(無PG矢量控制)*2  ±0.01%(25°C±10°C)(帶PG矢量控制) 速度響應  10Hz(25°C±10°C)(無PG矢量控制)，50Hz(25°C±10°C)(帶PG矢量控制)  (進行了旋轉型自學習時：溫度波動除外) 轉矩極限  有(通過參數進行設定。僅限矢量控制時可在4個象限單獨設定) 加減速時間  0.00~6000.0秒(加減速單獨設定：4種切換) 制動轉矩 400V 30kW以下為內置制動晶體管 1.短時間平均減速轉矩*3： 電機容量0.4/0.75kW：100%以上   電機容量1.5kW：50%以上   電機容量2.2kW以上：20%以上(使用過勵磁減速/高滑差制動時：40%) 2.連續再生轉矩： 約20%(連續制動電阻選購件時*4約125%，10%ED，10秒，內置制動晶體管) 主要的控制功能  轉矩控制、DROOP控制、速度控制/轉矩控制切換運行、前饋控制、零伺服功能、  瞬時停電再起動、速度搜索、過轉矩檢出、轉矩限制、17段速運行(****)、  加減速切換、S字加減速、3線制順控、自學習(旋轉形、停止形)、在線自學習、  過勵磁制動、高滑差制動、PID控制(帶暫停功能)、節能控制、  MEMOBUS通信(RS-485/422****115.2kbps)、故障重試、各種用途選擇功能、  DriveWorksEZ(編程功能)、帶參數備份功能的可拆卸式端子排等 保 護 功 能 電機保護  電子熱保護 瞬時過電流保護  重載額定輸出電流的200%以上時停止 過載保護  額定輸出電流的150% 60秒停止、200% ３秒停止(超重載(SHD)額定時)*5 過電壓保護  400V級：主回路直流電壓約為820V以上時停止 低電壓保護  400V級：主回路直流電壓約為380V以下時停止 瞬時停電補償  停電15毫秒以內*6，進行瞬時停電補償(出廠設定)根據參數的設定，約2秒內停電  恢復，繼續運行*7 散熱片過熱保護  由熱敏電阻保護 制動電阻器過熱保護  檢出制動電阻器(選購件ERF型3%ED)過熱 防止失速  加減速中防止失速、運行中防止失速 接地短路保護  通過電子回路保護*8 充電中顯示  在主回路直流電壓達到約50V以下前充電指示燈點亮 環 境 安裝場所  室內 環境溫度  -10~+40°C(封閉壁掛型)，-10~+50°C(柜內安裝型) 濕度  95%RH以下(不得結露) 保存溫度  -20~+60°C(運輸期間等的短時間溫度) 海拔高度  1000m以下 振動  10~20Hz：9.8m/s2  20~55Hz：5.9m/s2(4A0003~4A0150)，2.0m/s2(4A0180~4A0605) 適用的安全標準  EN61800-5-1，EN954-1 CAT.3*9，IEC/EN61508 SIL2*9  (注)從安全輸入到輸出切斷的時間為1ms以下。 保護結構  柜內安裝型(IP00)、封閉壁掛型(NEMA TYPE 1)*10 *1： 需要探討變頻器的容量。 *2： 根據不同的安裝條件和電機種類，速度控制精度有所不同。詳情請向本公司咨詢。 *3： 短時間平均減速轉矩為電機單機在最短時間內從50Hz減速時的減速轉矩(因電機的特性而異)。 *4： 連接再生轉換器、再生單元、制動單元、制動電阻器或制動電阻單元時，請將L3-04(減速中防止失速功能選擇)設定為0(無效)。如未設定，可能無法在規定的減速時間內停止。 *5： 輸出頻率低于6Hz時，即使為額定輸出電流的150% 60秒以內，過載保護功能可能也會動作 *6 根據轉速或負載條件，減速時間可能會更短。 *7： 因容量和負載而異。400V級11kW(CIMR-HB4A0031)以下時，為確保瞬時停電補償達到2秒，需要瞬時停電補償單元。 *8： 由于運行中的電機線圈內部有接地短路的可能，所以在下述條件下有時不能起到保護作用。   ·電機電纜或端子排等的低電阻接地回路。 ·在接地短路狀態下接通變頻器電源時。 *9： 申請中。 *10： 拆下NEMA Type1的變頻器(4A0003~4A0039)上部保護罩后，防護等級變?yōu)镮P20。
